Схема № 31. Мощный высокочастотный радиопередатчик с ЧМ в диапазоне частот 65—108 МГц рассмотрен на http://pk.altnet.ru/index.php7id=3–9. Это устройство (рис. 3.34) работает в диапазоне 65—108 МГц с частотной модуляцией. Дальность действия составляет около 100 м при использовании компактной антенны. При использование штыревой антенны дальность может достигать 500–600 м.

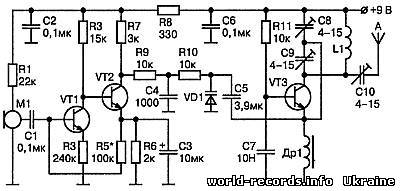

Рис. 3.34. Мощный высокочастотный радиопередатчик с ЧМ в диапазоне частот 65—108 МГц
Сигнал от электретного микрофона Ml типа МКЭ-3 поступает на двухкаскадный низкочастотный усилитель с непосредственными связями на транзисторах VT1, VT2 типа КТ315. Рабочая точка усилителя устанавливается автоматически цепью обратной связи по постоянному току через R5, R6, СЗ. Усиленный низкочастотный сигнал с коллектора транзистора VT2 через фильтр низкой частоты на элементах R9, С4 и резистор R10 поступает на варикап VD1 типа КВ109, включенный в эмиттерную цепь транзистора VT3 типа КТ904. Напряжение смещения на варикап VD1 задается коллекторным напряжением транзистора VT2. Однокаскадный ВЧ генератор выполнен на транзисторе VT3, Напряжение смещения на базе этого транзистора задается резистором R11. Транзистор VT3 включен по схеме с общей базой. В его коллекторной цепи включен контур С8, С9, L1. Частота настройки генератора определяется индуктивностью катушки L1 и емкостями С8, С5, VD1. Конденсатор С9 устанавливает глубину обратной связи, а конденсатор С10 согласует контур с антенной. Детали. Все детали передатчика малогабаритные. Дроссель Др1 типа ДПМ 0,1 на 60 мкГн. Его можно заменить на самодельный, намотанный на резисторе MЛT-0,25 сопротивлением более 100 ком проводом ПЭВ 0,1100 витков. Катушка L1 — бескаркасная, с внутренним диаметром 8 мм, имеет 7 витков провода ПЭВ 0,8 мм. Компактная катушечная антенна выполнена тем же проводом, ее общая длина составляет 50 см, Катушка имеет диаметр 3 см. Если используется обычная антенна, то это провод или штырь длиной 0,75—1,0 м. Настройка. При настройке конденсатором С8 настраивают радиомикрофон на свободный участок УКВ ЧМ диапазона. Конденсаторами С9 и С10 настраивают генератор на максимальную дальность связи. Мощность передатчика составляет около 200 мВт. Если такая мощность не нужна, то ее легко понизить, увеличив вместе с тем срок службы источника питания. Для этого нужно увеличить сопротивление резистора R11 до 68—100 кОм и заменить дроссель Др1 на постоянный резистор сопротивлением 180–330 Ом. Так как в этом случае мощность радиомикрофона будет около 10 мВт, то транзистор VT3 можно заменить на КТ315 или КТЗЮ2. Транзисторы VT1, VT2 могут быть заменены на КТЗЮ2, а транзистор VT3 — на КТ606, КТ907. Для питания устройства используется батарея на 9 В типа «Крона», «Корунд» или аккумулятор 7Д-0Д5.
Схема № 32. Радиопередатчик с узкополосной ЧМ в диапазоне частот 140–150 МГц (http://vrtp.ru/index.php7s). Схема радиопередатчика представлена на рис. 3.35. Он работает в диапазоне 140–150 МГц с узкополосной частотной модуляцией. Девиация частоты — 3 кГц. Частота задающего генератора стабилизирована кварцевым резонатором. В качестве акустического преобразователя используется электретный микрофон M1 с усилителем типа МКЭ-3, «Сосна», МЭК-1, и др.
Рис. 3.35. Радиопередатчик с узкополосной ЧМ в диапазоне частот 140–150 МГц
Питание на микрофон поступает через RC-фильтр, состоящий из резистора R1 и конденсатора С1. Напряжение звуковой частоты с выхода микрофона Ml через разделительный конденсатор С2 поступает на вход усилителя звуковой частоты (база транзистора VT1). Усилитель звуковой частоты собран по двухкаскадной схеме с активными элементами на транзисторах VT1 и VT2 типа КТ315. Он усиливает и ограничивает звуковой сигнал до необходимой амплитуды. Режимы работы транзисторов VT1, VT2 по постоянному току устанавливаются путем подбора сопротивления резистора R3. Примечание. Заданный режим поддерживается далее автоматически с помощью обратной связи между транзисторами VT1 и VT2.
Усиленный и ограниченный сигнал звуковой частоты через RC-фильтр низкой частоты, выполненный на резисторах R6, R8 и конденсаторе С4, поступает на варикап VD1 типа КВ109. Под действием переменного напряжения изменяется емкость варикапа VD1, осуществляя тем самым частотную модуляцию. Постоянное напряжение, снимаемое с коллектора транзистора VT2, задает начальное смещение на варикапе VD1. Задающий генератор выполнен на транзисторе VT3 типа КТ368, КТ3101. Режим транзистора VT3 по постоянному току определяет резистор R9 в его базовой цепи. Кварцевый резонатор ZQ1 используется на частоту 47–49 МГц. Контур в коллекторной цепи транзистора VT3 настроен на частоту третьей гармоники используемого кварцевого резонатора. Высокочастотный сигнал поступает в антенну через конденсатор малой емкости С8. В качестве антенны используется отрезок провода длинной 40–50 см. Катушка L1 наматывается проводом ПЭВ 0,6 мм на корпусе подстроечного конденсатора С7 и содержит 3–4 витка. Выводы катушки припаиваются к выводам конденсатора. Настройка усилителя звуковой частоты заключается в подборе сопротивления резистора R3 так, чтобы получить на коллекторе транзистора VT2 напряжение, равное примерно половине напряжения источника питания. Контур L1, С7 настраивается по максимуму излучаемой мощности путем подстройки конденсатора С7.
Схема № 33. Радиопередатчик с высокой стабильностью несущей частоты рассматривается на http://cxem.net/radiomic/radiomic30.php. При использовании кварцевого резонатора с высокой частотой появляется возможность создать простой радиомикрофон с высокой стабильностью несущей частоты. Ниже приведено описание подобного устройства. Радиомикрофон работает в диапазоне 61–74 МГц с частотной модуляцией. Принципиальная схема передатчика радиопередатчика приведена на рис. 3.36. Сигнал с микрофона Ml типа МКЭ-3 усиливается двухкаскадным усилителем на транзисторах VT1, VT2 типа КТ315. Задающий генератор выполнен на транзисторе VT3 типа КТ368. Частотная модуляция несущей частоты обеспечивается варикапом VD2. Резисторы R6 и R7 в базовой цепи транзистора VT3 определяют его режим по постоянному току. Конденсатор С9 устанавливает необходимый режим генерации, обеспечивая положительную обратную связь. Стабильность частоты генератора зависит в основном от напряжения питания. Чтобы ее повысить, необходимо использовать стабилизатор на 6–9 В, что приведет к усложнению схемы. Стабилизировать частоту можно и другим способом. Если быть точным, то причина нестабильности несущей частоты определяется в основном колебаниями рабочей точки транзистора VT2 усилителя звуковой частоты при изменении напряжения питания. Положение этой рабочей точки определяет напряжение обратного смещения на варикапе VD2, а значит, и его начальную емкость. Для стабилизации рабочей точки усилителя на транзисторе VT2 в его базовую цепь включен резистор R4, напряжение на который поступает с параметрического стабилизатора, собранного на резисторе R2, светодиоде VD1 и конденсаторе С1. В устройстве использованы постоянные резисторы МЛТ-0,125, конденсаторы типов К50-16 и КМ.
Рис. 3.36. Радиопередатчик с высокой стабильностью несущей частоты
Детали. Дроссели Др1, Др2 можно использовать стандартные, например, типа Д-0.1, с индуктивностью 15–30 мкГн или изготовить самостоятельно. Дроссели наматываются на резисторах MЛT-0.25 сопротивлением более 100 ком и содержат 50–60 витков провода ПЭВ 0,1 мм. Контурная катушка L1 намотана на каркасе диаметром 8 мм и содержит 6 витков провода ПЭВ 0,8 мм. Катушка L2 намотана на том же каркасе и тем же проводом, что и катушка L1. Катушка L2 содержит 3 витка, размещенных на расстоянии 1 мм от витков катушки L1. Антенна выполнена следующим образом: отрезок 50-омного кабеля длиной 10–12 см зачищается от изоляции и удаляется центральная жила. По всей длине отрезка кабеля наматывается виток к витку провод ПЭВ-0,6 — антенна готова. В крайнем случае, в качестве антенны можно использовать провод длиной 30–50 см. Настройку начинают с усилителя звуковой частоты. Изменением сопротивления резистора R4 устанавливают напряжение на коллекторе транзистора VT2, равное половине напряжения источника питания. Емкость конденсатора С9 необходимо подобрать по максимуму тока, потребляемому генератором, а затем резистором R6 установить этот ток около 10 мА.
Схема № 34. Радиопередатчик повышенной мощности без дополнительного усилителя мощности рассмотрен на http://cxem.net/radiomic/radiomic43.php. От предыдущих устройств предлагаемый радиопередатчик отличается конструкцией задающего генератора, позволяющей получить повышенную мощность излучения без использования дополнительного усилителя мощности. Схема устройства показана на рис. 3.37.
Рис. 3.37. Радиопередатчик повышенной мощности без дополнительного усилителя мощности
Радиопередатчик работает на частоте 27–28 МГц с амплитудной модуляцией. Частота несущей стабилизирована кварцем, что позволяет увеличить дальность связи при использовании приемника с кварцевой стабилизацией частоты. Питается устройство от источника питания напряжением 3–4,5 В. Усилитель звуковой частоты выполнен на транзисторе VT1 типа КТ315. Для питания микрофона и задания режимов по постоянному току транзисторов VT1, VT2, VT3 используется параметрический стабилизатор напряжения на резисторе R2, светодиоде VD1 и конденсаторе С1. Напряжение 1.2 В поступает на электретный микрофон с усилителем M1 типа МКЭ-3, «Сосна» и др. Напряжение звуковой частоты с микрофона Ml через конденсатор С2 поступает на базу транзистора VT1. Режим работы этого транзистора по постоянному току задается резистором R1. Усиленный сигнал звуковой частоты, снимаемый с коллекторной нагрузки транзистора VT1 — резистора R3, через конденсатор СЗ поступает на задающий генератор, осуществляя тем самым амплитудную модуляцию передатчика. Задающий генератор передатчика собран на двух транзисторах VT2 и VT3 типа КТ315 и представляет собой двухтактный автогенератор с кварцевой стабилизацией в цепи обратной связи. Контур, состоящий из катушки L1 и конденсатора С5, настроен на частоту кварцевого резонатора ZQ1. Контур, состоящий из катушки L2 и конденсатора С7, предназначен для согласования антенны и передатчика. Детали. В устройстве применены резисторы МЛТ-0,125. Конденсаторы использованы на напряжение более 6,3 В. Транзистор VT1 можно заменить на любой n-р-n транзистор, например, на КТ3102, КТ312. Транзисторы VT2, VT3 можно заменить на КТ3102, КТ368 с одинаковым коэффициентом передачи по току. Хороший результат можно получить при использовании микросхемы КР159НТ1, представляющей собой пару идентичных транзисторов. Контурные катушки намотаны на каркасе диаметром 5 мм, имеющем подстроечный сердечник из карбонильного железа диаметром 3,5 мм. Намотка катушек ведется с шагом 1 мм. Катушка L1 имеет 4+4 витка, катушка L2 — 4 витка. Обе катушки намотаны проводом ПЭВ 0,5. Дроссель Др1 имеет индуктивность 20–50 мкГн. В качестве антенны используется провод длиной около 1 м. В качестве источника питания можно использовать одну плоскую батарею КБС-4,5 В или четыре элемента-типа А316, А336, А343. Светодиод VD1 типа АЛ307 можно заменить любым другим. Настройку передатчика начинают с установки режимов транзисторов VT2 и VT3 по постоянному току. Для этого подключают миллиамперметр в разрыв цепи питания в точке А и подбирают величину сопротивления резистора R4 такой, чтобы ток был равен 40 мА. Настройку контуров L1, L2, С5, С7 проводят по максимуму ВЧ излучения. Причем грубо на рабочую частоту настраивают конденсаторами, а точнее — сердечником катушки. Подстроечник катушек L1, L2 должен находиться на расстоянии не более чем 3 мм от центра катушек, т. к. в крайних его положениях генерация может срываться из-за нарушения симметрии плеч транзисторов VT2, VT3.
Радиостетоскопы
Определение Радиостетоскопы — контактные микрофоны, конструкционно объединенные с микропередатчиками, которые перехватывают акустические сигналы по виброакустическому (вибрационному) каналу утечки информации.
В качестве чувствительных элементов в них обычно используются пьезомикрофоны, электретные микрофоны или датчики акселерометрического типа. Питание акустических закладок осуществляется от автономных источников питания (аккумуляторов, батарей), электросети переменного тока, телефонной сети, а также от источников питания радиоэлектронной аппаратуры, в которой они устанавливаются. В зависимости от мощности излучения и типа источника питания время работы акустической закладки составляет от нескольких часов до нескольких суток и даже месяцев. При электропитании от сети переменного тока или телефонной линии время работы не ограничено. Примечание. Большинство радиозакладок с автономными источниками питания имеют мощность излучения до 10 мВт и дальность передачи информации до 100–200 м. Однако встречаются закладки с мощностью излучения в несколько десятков милливатт и дальностью передачи информации до 500— 1000 м.
При использовании внешних источников питания (например, электросети или автомобильных аккумуляторов) мощность излучения может составлять более 100 мВт, что обеспечивает дальность передачи информации до несколько километров. Электронные стетоскопы и закладные устройства с датчиками контактного типа позволяют перехватывать речевую информацию без физического доступа «агентов» в выделенные помещения. Их датчики наиболее часто устанавливаются на наружных поверхностях зданий, на оконных проемах и рамах, в смежных (служебных и технических) помещениях за дверными проемами, ограждающими конструкциями, на перегородках, трубах систем отопления и водоснабжения, коробах воздуховодов вентиляционных и других систем. При этом возможности по перехвату информации будут во многом определяться затуханием информационного сигнала в ограждающих конструкциях и разборчивостью речи в месте установки контактного микрофона (табл. 3.1,3.2).
Таблица 3.1. Затухание вибрационных сигналов на ограждающих конструкциях
Таблица 3.2. Разборчивость речи при перехвате информации средствами разведки по прямому акустическому и виброакустическому каналам
|
