Схема № 25. Миниатюрный радиопередатчик с питанием от батареи для электронных часов рассмотрен на http://cxem.net/radiomic/radiomic53.php. Схема радиопередатчика приведена на рис. 3.28.

Устройство содержит минимум необходимых деталей и питается от батарейки для электронных часов напряжением 1,5 В. При столь малом напряжении питания и потребляемом токе 2–3 мА сигнал этого радиомикрофона может приниматься на удалении до 150 м. Продолжительность работы около 24 ч.

Задающий генератор собран на транзисторе VT1 типа КТ368, режим работы которого по постоянному току задается резистором R1. Частота колебаний задается контуром в базовой цепи транзистора VT1. Этот контур включает в себя катушку L1, конденсатор СЗ и емкость цепи база-эмиттер транзистора VT1. В коллекторную цепь транзистора VT1 в качестве нагрузки включен контур, состоящий из катушки L2 и конденсаторов С6, С7.

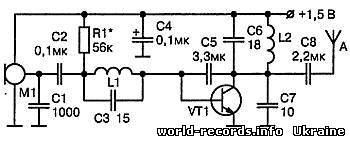

Рис 3.28. Миниатюрный радиопередатчик с питанием от батареи для электронных часов

Конденсатор С5 включен в цепь обратной связи и позволяет регулировать уровень возбуждения генератора.

 Примечание.

В автогенераторах подобного типа частотная модуляция производится путем изменения потенциалов выводов генерирующего элемента.

В нашем случае управляющее напряжение прикладывается к базе транзистора VT1, изменяя тем самым напряжение смещения на переходе база-эмиттер и, как следствие, изменяя емкость перехода база-эмиттер. Изменение этой емкости приводит к изменению резонансной частоты колебательного контура, что и приводит к появлению частотной модуляции.

Примечание.

При использовании УКВ импортного приемника требуемая величина максимальной девиации несущей частоты составляет 75 кГц (для отечественного стандарта — 50 кГц) и получается при изменении напряжения звуковой частоты на базе транзистора в диапазоне 10—100 мВ.

Именно поэтому в данной конструкции не используется модулирующий усилитель звуковой частоты. При использовании электретного микрофона с усилителем, например, МКЭ-3, М1-Б2 «Сосна», уровня сигнала, снимаемого непосредственно с выхода микрофона, оказалось достаточно для получения требуемой девиации частоты радиомикрофона.

Конденсатор С1 осуществляет фильтрацию колебаний высокой частоты. Конденсатором С7 можно в небольших пределах изменять значение несущей частоты.

Сигнал в антенну поступает через конденсатор С8, емкость которого специально выбрана малой для уменьшения влияния возмущающих факторов на частоту колебаний генератора. Антенна сделана из провода или металлического прутка длинной 60—100 см. Длину антенны можно уменьшить, если между ней и конденсатором С8 включить удлинительную катушку L3.

Катушки радиомикрофона бескаркасные, диаметром 2,5 мм, намотаны виток к витку. Катушка L1 имеет 8 витков, катушка L2 — 6 витков, катушка L3 — 15 витков провода ПЭВ 0,3. При настройке устройства добиваются получения максимального сигнала высокой частоты, изменяя индуктивности катушек L1 и L2. Подбором конденсатора С7 можно немного изменять величину несущей частоты, в некоторых случаях его можно исключить совсем.

Схема № 26. Радиопередатчик с ЧМ в УКВ диапазоне частот 61–73 МГц приведен на http://cxem.net/radiomic/radiomic27.php. Радиопередатчик (рис. 3.29) представляет собой однокаскадный УКВ ЧМ передатчик, работающий в вещательном диапазоне 61–73 МГц. Выходная мощность передатчика при использовании источника питания с напряжением 9—12 В составляет примерно 20 мВт. Он обеспечивает дальность передачи информации около 150 м при использовании приемника с чувствительностью 10 мкВ.

Режимы транзисторов УЗЧ (VT1) и генератора ВЧ (VT2) по постоянному току задаются резисторами R3 и R4, соответственно. Напряжение 1,2 В на них и микрофон M1 подается с параметрического стабилизатора на R1, C1, VD1.

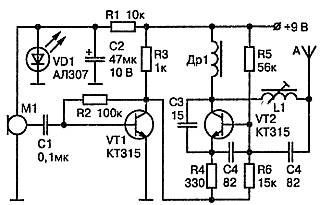

Рис. 3.29. Радиопередатчик с ЧМ в УКВ диапазоне частот 61–73 МГц

Примечание.

Поэтому устройство сохраняет свою работоспособность при снижении напряжения питания до 4–5 В. При этом наблюдается уменьшение выходной мощности устройства, а несущая частота изменяется незначительно.

Модулирующий усилитель выполнен на транзисторе VT1 типа КТ315. Напряжение звуковой частоты на его вход поступает с электретного микрофона с усилителем M1 типа МКЭ-3 и ему подобным. Усиленное напряжение звуковой частоты с коллектора транзистора VT1 поступает на варикап VD2 типа КВ109А через фильтр нижних частот на резистор R5 и конденсатор С5, а также резистор R7.

Варикап VD1 включен последовательно с подстроечным конденсатором С8 в эмиттерную цепь транзистора VT2. Частота колебаний задающего генератора, выполненного на транзисторе VT2 типа КТ315 (КТ3102, КТ368), определяется элементами контура L1, С6, С7 и емкостью С8 и VD1.

Вместо светодиода VD1 типа AЛ307 можно использовать любой другой светодиод или три последовательно включенных в прямом направлении диода типа КД522 и им подобных.

Катушка L1 бескаркасная, диаметром 8 мм, имеет 6 витков провода ПЭВ 0,8.

Наладка. При налаживании передатчик настраивают на свободный участок УКВ ЧМ диапазона сжатием или растяжением витков катушки L1 или подстройкой конденсатора С8.

Девиация частоты устанавливается конденсатором С8 по наиболее качественному приему на контрольный приемник.

Передатчик можно настроить и на вещательный диапазон FM (88—108 МГц), для этого необходимо уменьшить число витков L1 до 5 и емкость конденсаторов С6 и С7 до 10 пФ. В качестве антенны используется отрезок провода длинной 60 см. Для уменьшения влияния дестабилизирующих факторов антенну можно подключить через конденсатор емкостью 1–2 пФ.

Схема № 27. Радиопередатчик с AM в диапазоне частот 27–28 МГц приводится на http://www.warning_idp.ua/tel21.htm. Он представляет собой передатчик, работающий в диапазоне 27–28 МГц с амплитудной модуляцией. Дальность действия до 100 м (рис. 3.30).

Передатчик состоит из генератора высокой частоты, собранного на транзисторе VT2 типа КТ315, и однокаскадного усилителя звуковой частоты на транзисторе VT1 типа КТ315. На вход последнего через конденсатор С1 поступает звуковой сигнал от микрофона M1 типа «Сосна».

Нагрузку усилителя составляют:

— резистор R3;

— генератор высокой частоты, включенный между плюсом источника питания и коллектором транзистора VT1.

Рис. 3.30. Радиопередатчик с AM в диапазоне частот 27–28 МГц

С усилением сигнала напряжение на коллекторе транзистора VT1 изменяется. Этим сигналом и модулируется амплитуда сигнала несущей частоты генератора передатчика, излучаемая антенной.

Детали. В конструкции использованы резисторы МЛТ-0,125, конденсаторы — К10-7В. Вместо транзисторов КТ315 можно использовать КТ3102.

Катушка L1 намотана на каркасе из полистирола диаметром 7 мм. Она имеет подстроечный сердечник из феррита 600НН диаметром 2,8 мм и длиной 12 мм. Катушка L1 содержит 8 витков провода ПЭВ 0,15 мм. Намотка — виток к витку.

Дроссель Др1 намотан на резисторе MTЛ-0,5 сопротивлением более 100 кОм. Обмотка дросселя содержит 80 витков ПЭВ 0,1. В качестве антенны используется стальной упругий провод длиной 20 см.

При настройке частоту устанавливают подстройкой индуктивности катушки L1. После регулировки подстроечный сердечник катушки закрепляется парафином.

Схема № 28. Радиопередатчик с широкополосной ЧМ в диапазоне частот 65—108 МГц рассматривается на http://www.radiomaster.netAoad/17-45/index.html. Схема радиопередатчика представлена на рис. 3.31.

Рис. 3.31. Радиопередатчик с широкополосной ЧМ в диапазоне частот 65—108 МГц

Радиомикрофон позволяет принимать сигнал на обычный ЧМ приемник этого диапазона. Дальность действия достигает 150–200 м. Продолжительность работы с батареей типа «КРОНА» — около 10 ч.

Низкочастотные колебания с выхода микрофона Ml (типа МКЭ-3, М1-Б2 «Сосна» и им подобных) через конденсатор С1 поступают на усилитель звуковой частоты, выполненный на транзисторе VT1 типа КТ315. Усиленный сигнал звуковой частоты, снимаемый с коллектора транзистора VT1, через дроссель Др1 воздействует на варикап VD1 (типа КВ109А), который осуществляет частотную модуляцию радиосигнала, сформированного высокочастотным генератором.

Генератор ВЧ собран на транзисторе VT2 типа КТ315. Частота этого генератора зависит от параметров контура L1, СЗ, С4, С5, С6, VD1. Сигнал ВЧ, снимаемый с коллектора транзистора VT2, усиливается усилителем мощности на транзисторе VT3 типа КТ361. Усилитель мощности имеет гальваническую связь с задающим генератором.

Усиленное высокочастотное напряжение выделяется на дросселе Др2 и поступает на П-образный контур, выполненный на элементах СИ, L2, С10. Последний настроен на пропускание основного сигнала и подавление множества гармоник, возникающих на коллекторе транзистора VT3.

Радиомикрофон собран на плате размером 30x70 мм.

В качестве антенны используется отрезок монтажного провода длиной 25 см.

Детали. Все детали малогабаритные. Резисторы — типа МЛТ-0,125, конденсаторы — К50-35, КМ, КД. Вместо варикапа VD1 типа KB 109А можно использовать варикапы с другим буквенным индексом иди варикап типа КВ102. Транзисторы могут иметь любой буквенный индекс.

Транзисторы VT1 и VT2 можно заменить на КТ3102, КТ368, а транзистор VT3 — на КТ326, КТ3107, КТЗбЗ. Дроссели Др1 и Др2 намотаны на резисторах МЛТ-0,25 сопротивлением более 100 кОм проводом ПЭВ 0,1 по 60 витков каждый.

Катушки L1 и L2 бескаркасные, диаметром 5 мм. Катушка L1 — 3 витка, катушка L2 —13 витков провода ПЭВ 0,3.

Настройка сводится к установке частоты задающего генератора, соответствующей свободному участку УКВ ЧМ диапазона, изменением емкости подстроечного конденсатора. Передатчик настраивается на максимальную мощность ВЧ сигнала растяжением или сжатием витков катушки L2.

Схема № 29. Радиопередатчик средней мощности с компактной рамочной антенной приводится на http://www.radiomaster. net/Ioad/17-45/index.html. Устройство работает в диапазоне 65–73 МГц с частотной модуляцией. Дальность действия при использовании рамочной компактной антенны составляет около 150 м. Продолжительность работы устройства при использовании батареек «Крона» составляет 30 ч. Принципиальная схема радиопередатчика представлена на рис. 3.32.

Низкочастотный сигнал микрофона Ml типа МКЭ-3, «Сосна» и др. усиливается двухкаскадным усилителем низкой частоты с непосредственными связями. Усилитель выполнен на транзисторах VT1 и VT2 типа КТ315. Режим работы усилителя устанавливается резистором R2.

Рис. 3.32. Радиопередатчик средней мощности с компактной рамочной антенной

Задающий генератор устройства выполнен на транзисторе VT3 типа КТ315. Частотозадающий контур подключается к базе транзистора VT3 через конденсатор С6 небольшой емкости. Конденсаторы С8, С9 образуют цепь обратной связи. Контур генератора состоит из индуктивности L1, конденсатора С5 и двух, включенных встречно, диодов типа КД102.

Под действием модулирующего напряжения емкости диодов VD1, VK2 изменяются: Таким образом, осуществляется частотная модуляция передатчика. С выхода генератора модулированный сигнал подается на усилитель мощности. Выходной усилитель выполнен на транзисторе VT4 типа КТ315. Он работает с высоким КПД в режиме класса «С». Усиленный сигнал поступает в рамочную антенну, выполненную в виде спирали. Спираль может быть любой формы, важно только, чтобы общая длина провода составляла 85—100 см, диаметр провода 1 мм.

Детали. Дроссели Др1, Др2 — любые, с индуктивностью около 30 мкГн. Катушки L1, L2, L3, L4, L5 — бескаркасные, диаметром 10 мм. Катушка L1 имеет 7 витков, L2 и L4 — по 4 витка, L3 и L5 — по 9 витков. Все катушки намотаны проводом ПЭВ 0,8 мм. Настройка передатчика особенностей не имеет.

Схема № 30. Радиопередатчик УКВ ЧМ диапазона с дальностью действия 300 м представлена на http://www.radiomaster.net/load/17-45/index.html. Этот передатчик при весьма малых размерах позволяет передавать информацию на расстоянии до 300 м. Прием сигнала может вестись на любой приемник УКВ ЧМ диапазона. Для питания может быть использован любой источник питания с напряжением 5—15 В. Схема передатчика приведена на рис. 3.33.

Задающий генератор передатчика выполнен на полевом транзисторе VT2 типа КП3ОЗ. Частота генерации определяется элементами L1, С5, СЗ, VD2. Частотная модуляция осуществляется путем подачи модулирующего напряжения звуковой частоты на варикап VD2 типа КВ109. Рабочая точка варикапа задается напряжением, поступающим через резистор R2 со стабилизатора напряжения.

Рис. 3.33. Радиопередатчик УКВ ЧМ диапазона с дальностью действия 300 м

Стабилизатор включает в себя генератор стабильного тока на полевом транзисторе VT1 типа КП103, стабилитрон VD1 типа КС147А и конденсатор С2.

Усилитель мощности выполнен на транзисторе VT3 типа КТ368. Режим работы усилителя задается резистором R4. В качестве антенны используется отрезок провода длиной 15–50 см.

Детали. Дроссели Др1 и Др2 могут быть любые, с индуктивностью 10—150 мГн. Катушки L1 и L2 наматываются на полистироловых каркасах диаметром 5 мм с подстроечными сердечниками 100 ВЧ или 50 ВЧ. Количество витков — 3,5 с отводом от середины, шаг намотки 1 мм, провод ПЭВ 0,5 мм. Вместо транзистора КПЗОЗ можно использовать КП302, КП307.

Настройка заключается в установке необходимой частоты генератора конденсатором С5, получения максимальной выходной мощности путем подбора сопротивления резистора R4 и подстройке резонансной частоты контура конденсатором С10.
